CNC مشینی صنعتی ڈویل پن

ڈوول پن ایک مختصر، بیلناکار پن ہے جو اسمبلی کے دو یا زیادہ حصوں کے درمیان قطعی سیدھ کو برقرار رکھنے کے لیے استعمال ہوتا ہے۔ ایک بولٹ کے برعکس، جو پرزوں کو ایک ساتھ بند کر دیتا ہے، CNC مشینی صنعتی ڈویل پن پوزیشن قائم کرتے ہیں۔ یہ وہ حوالہ نقطہ ہے جس کے ارد گرد پوری اسمبلی بنائی گئی ہے۔ جب آپ گیئر باکس ہاؤسنگ کو موٹر فلینج سے لگاتے ہیں، تو ڈویل پن — بولٹ نہیں — اس بات کی ضمانت دیتے ہیں کہ شافٹ سیدھے رہیں۔

ڈویل پن دو اہم شکلوں میں آتے ہیں: پریس فٹ اور سلپ فٹ۔ اچھے اور برے کے درمیان کارکردگی کا فرق مائیکرون میں ماپا جاتا ہے: بہت تنگ اور اس پر قابو پا لیا جاتا ہے۔ بہت ڈھیلا اور اسمبلی بہتی ہے۔

صنعتی ڈویل پنوں کا مواد اور سختی

کاربن اسٹیل (1045/1060): سخت اور مزاج، کم لاگت عام استعمال

بیئرنگ اسٹیل (GCr15/52100): زیادہ سے زیادہ پہننے کی زندگی کے لیے HRC 60-64 تک سخت

سٹینلیس (SUS303/304/316): خوراک، سمندری اور طبی استعمال کے لیے سنکنرن مزاحم

سخت ٹول اسٹیل (خاص پہننے کی ایپلی کیشنز کے لیے)

قطر کی حد: 1mm - 30mm، لمبائی 3mm سے 200mm تک

رواداری کی کلاسز: m6 پریس فٹ، h6/h7 سلپ فٹ فی ISO 8734/8735، USAS B18.8.2

کلاسک مینوفیکچرنگ کا راستہ مرکز کے بغیر پیسنے کا ہے: سلاخیں بغیر مرکز کے گرائنڈر پر زمین سے آخری قطر تک ہوتی ہیں، لمبائی میں کٹی ہوئی، چیمفرڈ، اور سخت ہوتی ہیں۔ زیادہ تر خریداروں کو جس چیز کا ادراک نہیں وہ یہ ہے کہ پیسنے سے پہلے-سخت آرڈر اہمیت رکھتا ہے - پیسنے کے بعد سخت ہونا مسخ کا باعث بنتا ہے، یہی وجہ ہے کہ ہم اہم پنوں کو پیستے، سخت کرتے، پھر ختم کرتے ہیں۔

Tuoyuan اصلی کیس شیئرنگ

صنعت: صنعتی آٹومیشن اور مشینری

مواد: ایلومینیم / سٹینلیس سٹیل

عمل: صحت سے متعلق CNC ٹرننگ اور گروونگ

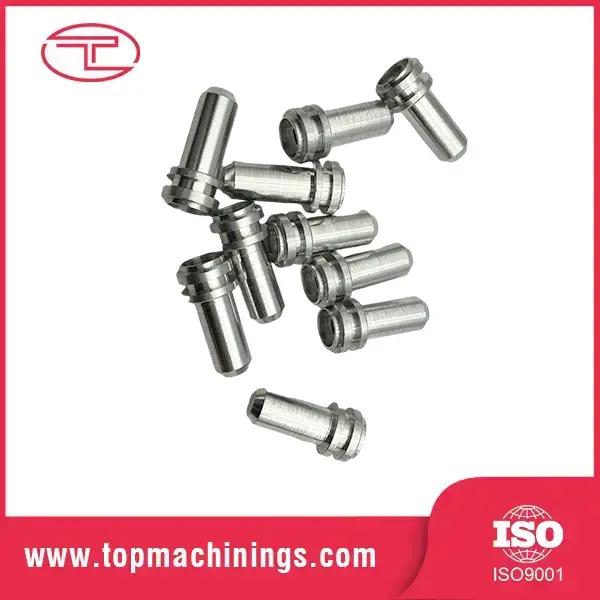

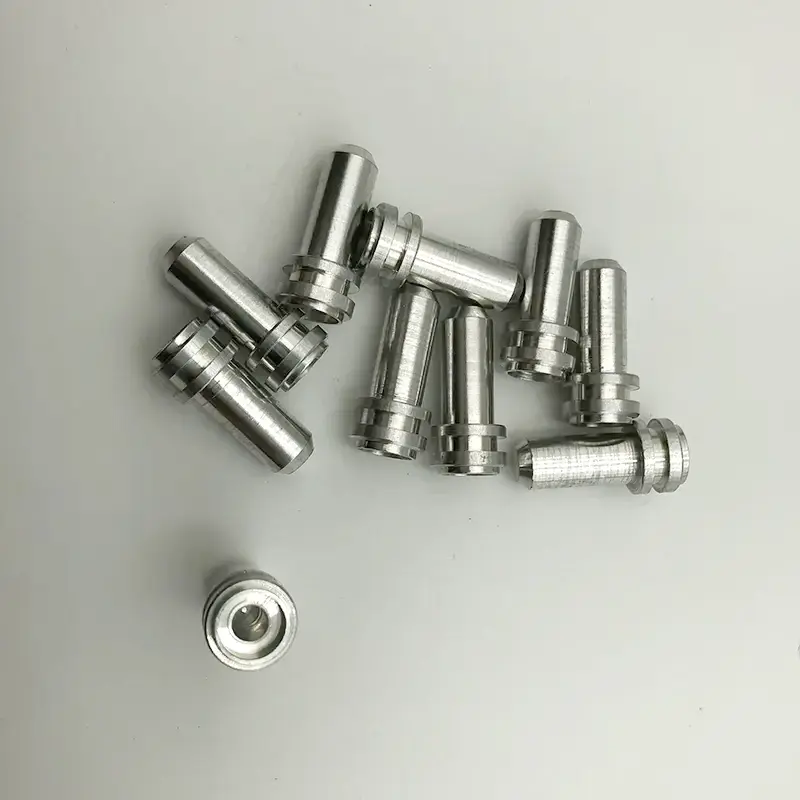

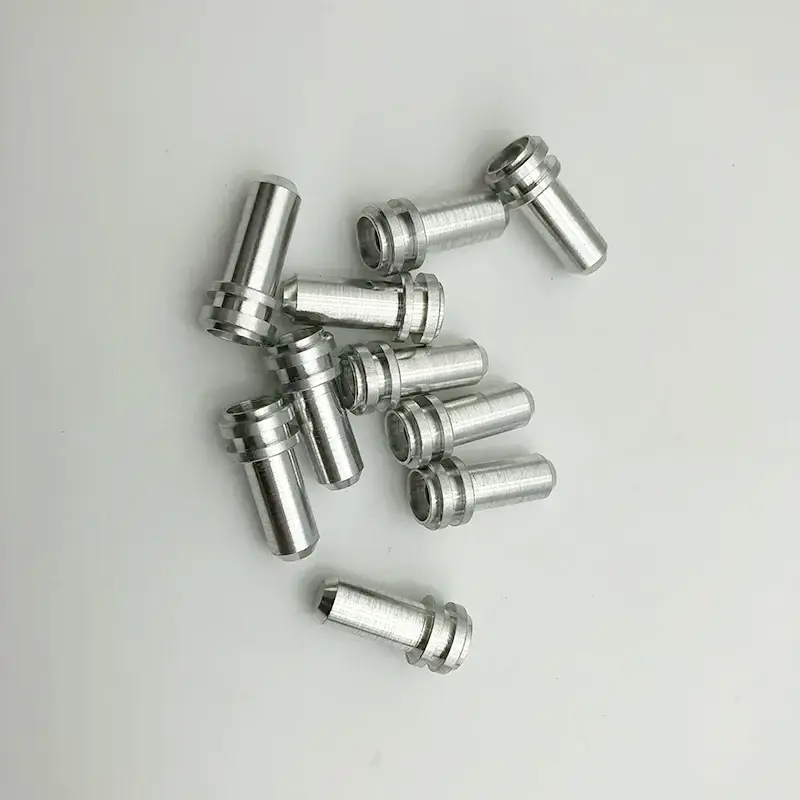

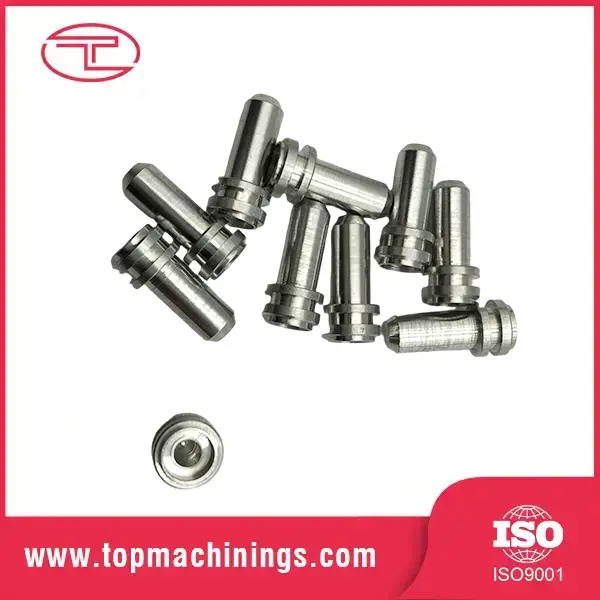

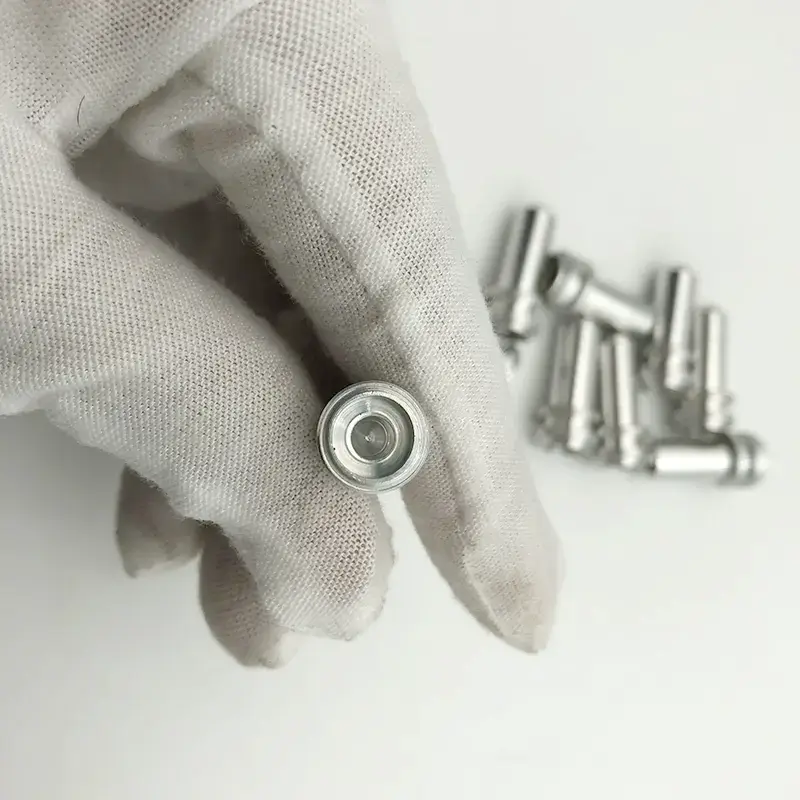

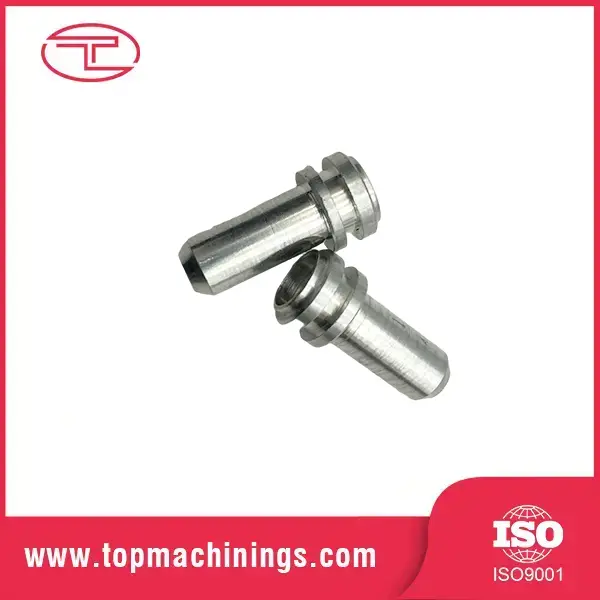

ایک امریکی آٹومیشن مینوفیکچرر کو اپنی مرضی کے مطابق CNC مشینی صنعتی ڈویل پن کی ضرورت ہے جس میں عین مطابق O-ring برقرار رکھنے والے نالیوں اور سخت جہتی رواداری کو یقینی بنایا جائے تاکہ تیز رفتار اسمبلی لائنوں میں درست سیدھ اور محفوظ سیلنگ کو یقینی بنایا جا سکے۔

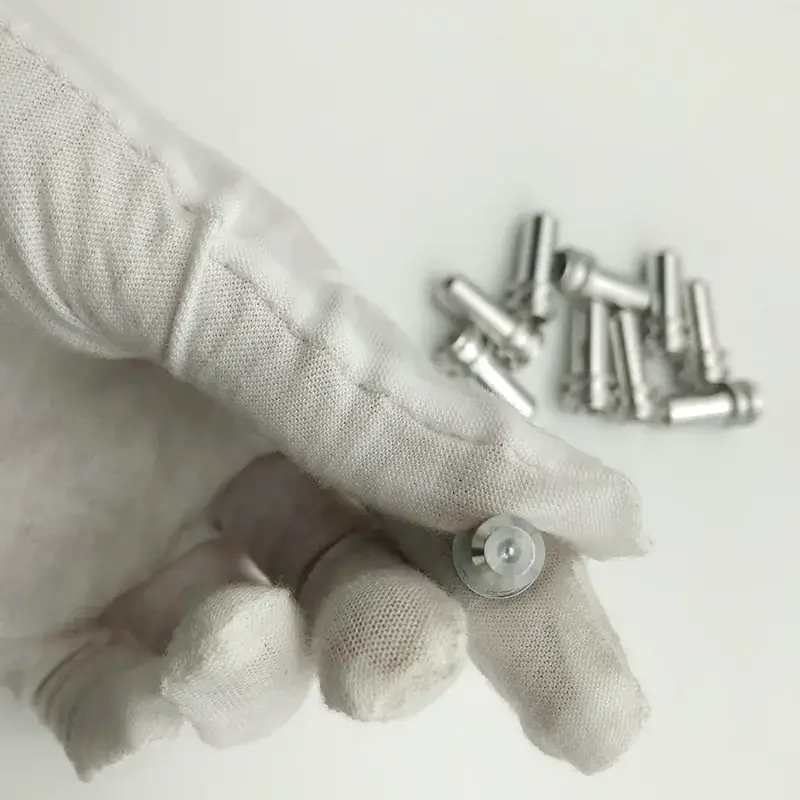

ہم نے اعلیٰ درستگی والی سوئس CNC ٹرننگ مشینوں کا استعمال کرتے ہوئے یہ ملٹی سٹیپڈ پنز تیار کیں، درست نالی کی گہرائی کو برقرار رکھتے ہوئے اور زیادہ سے زیادہ سیلنگ کے لیے سطح کی تکمیل کی۔ پیکیجنگ سے پہلے 100% آپٹیکل معائنہ کیا گیا تھا۔

کلیدی خصوصیات اور فوائد

حقیقی پوزیشننگ کے لیے گراؤنڈ ±0.002mm

حتمی قطر Ra 0.2–0.4μm کی سطح کی تکمیل کے ساتھ ±0.002mm تک مرکز کے بغیر زمینی ہیں۔ یہ "کافی قریب" رواداری نہیں ہے — CNC مشینی صنعتی ڈویل پن وہ رواداری ہے جو اسمبلیوں کو دوبارہ قابل، فکسچر درست اور مصنوعات کو مستقل بناتی ہے۔

طویل سروس کے لیے HRC 60+ پر سخت

بیئرنگ اسٹیل پنوں کو HRC 60–64 کے ذریعے سخت کیا جاتا ہے، جس سے انہیں بغیر اسکور کیے بار بار داخل کرنے اور ہٹانے سے بچنے کے لیے سختی ملتی ہے۔ ایک سخت ڈویل شدت کے حکم سے نرم کو پیچھے چھوڑ دیتا ہے۔

چیمفرڈ اینڈز، کلین ایجز

دونوں سرے چیمفرڈ ہوتے ہیں (عام طور پر 1.5×45°) اور ڈیبرڈ ہوتے ہیں، لہذا پن مواد کو شیو کیے بغیر یا سوراخ کے منہ کو نقصان پہنچائے بغیر صاف طور پر سوراخوں میں شروع ہوتا ہے۔ کوئی burrs، کوئی scratched بور، کوئی مسترد شدہ اسمبلیاں.

سیدھا پن جس پر آپ بھروسہ کر سکتے ہیں۔

لمبائی سے قطر کا تناسب براہ راست 0.01 ملی میٹر فی 50 ملی میٹر کے اندر رکھا جاتا ہے۔ ایک جھکا ہوا ڈوول پن نہ صرف تلاش کرنے میں ناکام ہوتا ہے - یہ داخل کرنے پر دوبارہ بنے ہوئے سوراخ کو نقصان پہنچاتا ہے۔ ہم ہر پروڈکشن بیچ پر سیدھے پن کی پیمائش کرتے ہیں۔

مخلوط فٹ کے لیے سخت قطر کی گروپ بندی

پنوں کو تنگ قطر کے گروپوں میں ترتیب دیا جاتا ہے تاکہ پنوں کا ایک ڈبہ مستقل فٹ پریشر فراہم کرے۔ آپ کی اسمبلی لائن پر مزید "یہ ایک سلائیڈ، جس کو ہتھوڑے کی ضرورت ہے" نہیں۔

مصنوعات کی وضاحتیں

پیداواری عمل

CNC مشینی صنعتی ڈویل پن کی پیداوار کولڈ ڈرا یا گراؤنڈ بار اسٹاک سے شروع ہوتی ہے۔ سلاخیں مرکز کے بغیر زمین سے لے کر آخری قطر تک ہوتی ہیں، لمبائی میں کٹی ہوئی، چیمفرڈ، اور ڈیبرڈ ہوتی ہیں۔ سخت پنوں کے لیے، اس کے بعد ان کو ہیٹ ٹریٹ کیا جاتا ہے اور حتمی برداشت تک گراؤنڈ کر دیا جاتا ہے - دو مراحل کا پیسنا وہ ہے جو تیار شدہ پن کو بالکل گول اور سیدھا رکھتا ہے۔

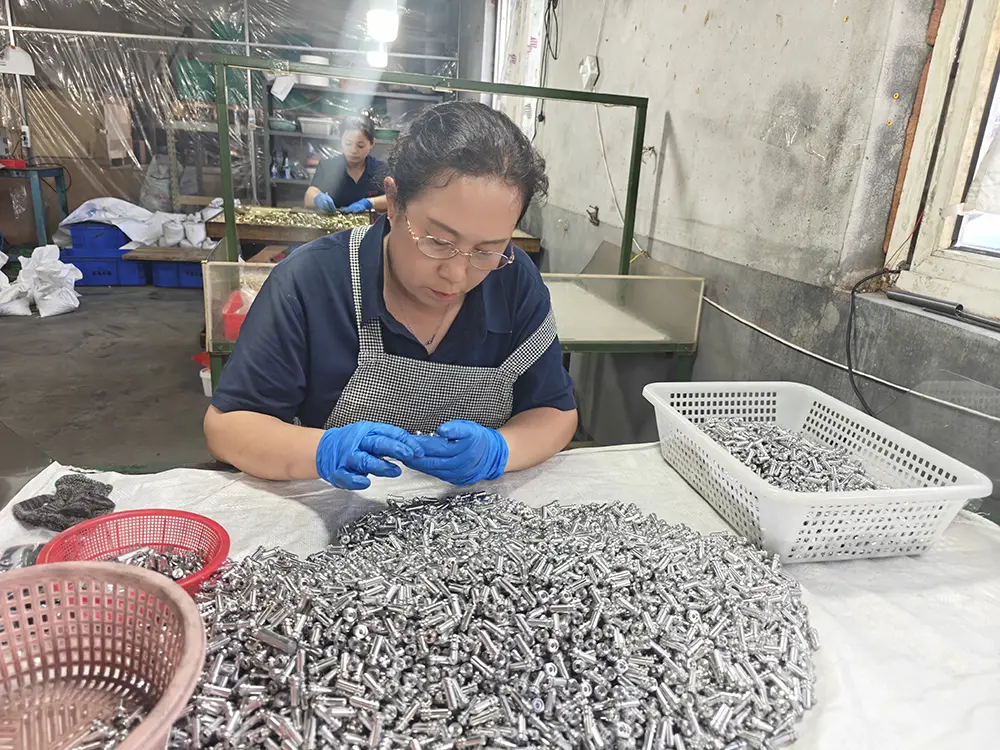

حتمی معائنہ قطر (مائیکرو میٹر اور ایئر گیج کے ساتھ)، سختی (راک ویل ٹیسٹنگ)، سیدھا پن، اور سطح کی تکمیل کا احاطہ کرتا ہے۔ پنوں کو قطر کے لحاظ سے گروپ کیا جاتا ہے اور تیل والی، زنگ سے محفوظ پیکیجنگ میں پیک کیا جاتا ہے۔ بیچ کے سرٹیفکیٹ ہر آرڈر کے ساتھ ہوتے ہیں۔

پروڈکشن ٹائم لائن

معیاری لیڈ ٹائم: معیاری سائز کے لیے 10-15 دن؛ 15-18 دن سخت اور پیسنے کے ساتھ۔

دن 1–3: آرڈر کی تصدیق اور مواد کا انتخاب

دن 4-8: بار پیسنا، کاٹنا، چیمفرنگ

دن 9-12: ہیٹ ٹریٹمنٹ اور پیسنا ختم کریں (اگر بیان کیا گیا ہو)

دن 13-14: معائنہ، گروپ بندی، پیکنگ

دن 15: چنگ ڈاؤ سے ڈسپیچ

کیوں Tuoyuan دھات کا انتخاب کریں

مائیکرون سطح کی صلاحیت، صنعتی حجم

10+ سال کی درست مشینی، 20 CNC لیتھز، اور 100-ملین پیس سالانہ صلاحیت کے ساتھ، Tuoyuan Metal CNC مشینی صنعتی ڈویل پن کو آٹوموٹیو گریڈ والیوم میں لیب گریڈ رواداری کے ساتھ فراہم کر سکتا ہے۔ ہم نے 2.5 ملین پیس بیچز 15 پی پی ایم ڈیفیکٹ ریٹ سے کم پر بھیجے ہیں۔

شمالی امریکہ کا قابل اعتماد سپلائر

ہماری پیداوار کا 60% شمالی امریکہ کے صارفین کو جاتا ہے، 95% دوبارہ خریداری کی شرح کے ساتھ۔ اگر ہمارے ڈوول پنوں نے پرزوں کو صحیح طریقے سے تلاش نہیں کیا، تو وہ صارفین دوبارہ ترتیب نہیں دیں گے - ہر سہ ماہی میں، سالوں تک۔

مکمل ٹریس ایبلٹی

مٹیریل مل سرٹیفکیٹ، ہیٹ ٹریٹمنٹ ریکارڈ، اور معائنہ رپورٹس فی بیچ محفوظ شدہ ہیں۔ بار اسٹاک لاٹ سے مکمل پن تک مکمل ٹریس ایبلٹی۔

تیز نمونے اور اقتباسات

نمونے کے آرڈر 3-5 دنوں میں بھیجے جاتے ہیں۔ 24 گھنٹوں کے اندر قیمت درج کریں۔ معیار کے مسائل نے 48 گھنٹوں کے اندر جواب دیا. یہ ہمارا معیار ہے، ہمارا وعدہ نہیں۔

پیکیجنگ اور شپنگ

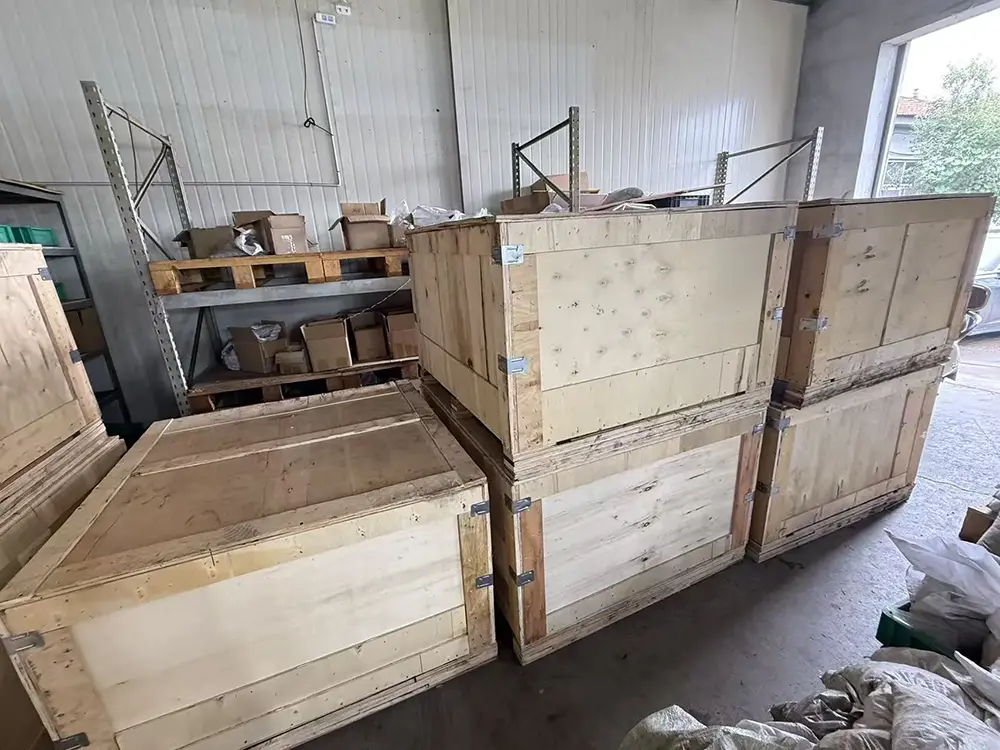

پنوں کو تیل یا لیپت کیا جاتا ہے، زنگ روکنے والے پولی بیگ میں پیک کیا جاتا ہے، اور کارٹن یا لکڑی کے کیسز میں بھیج دیا جاتا ہے۔ ایکسپریس (DHL/FedEx/UPS) چھوٹے آرڈرز کے لیے، چنگ ڈاؤ پورٹ سے سمندری مال بردار بلک۔ دستاویزات: کمرشل انوائس، پیکنگ لسٹ، بل آف لاڈنگ، سرٹیفکیٹ آف اوریجن، میٹریل ٹیسٹ سرٹیفکیٹ۔ CNC مشینی صنعتی ڈویل پن کی قیمتوں، بلک آرڈرز، یا کوٹیشن کے لیے، ہماری ایکسپورٹ ٹیم سے رابطہ کریں۔

اکثر پوچھے گئے سوالات

Q1: آپ کے ڈویل پنوں میں کیا رواداری ہے؟

A1: معیاری زمینی رواداری ±0.002mm قطر پر ہے، سطح کی تکمیل Ra 0.2–0.4μm کے ساتھ۔ فٹ کلاسیں دستیاب ہیں: m6 پریس فٹ، h6/h7 سلپ فٹ۔

Q2: m6 اور h6 فٹ پنوں میں کیا فرق ہے؟

A2: پریس فٹ انسٹالیشن کے لیے m6 پن قدرے بڑے ہوتے ہیں، وہ ریمڈ ہولز میں بند ہو جاتے ہیں اور ہٹانے کے لیے کھینچنے والے کی ضرورت ہوتی ہے۔ h6/h7 پن اسمبلیوں کے لیے سلپ فٹ ہیں جنہیں باقاعدگی سے الگ کرنا ضروری ہے۔ ہمیں اپنی درخواست بتائیں اور ہم صحیح کلاس کی سفارش کریں گے۔

Q3: کیا آپ سخت سٹینلیس پن فراہم کرتے ہیں؟

A3: ہاں — بہترین سنکنرن مزاحمت کے ساتھ ورن کو سخت کرنے والے سٹینلیس کو HRC 38–44 پر سخت کیا جا سکتا ہے۔ خوراک یا سمندری ڈیوٹی کے لیے، یہ صحیح انتخاب ہے۔

Q4: کیا آپ اپنی مرضی کی لمبائی یا کسٹم چیمفر پن بنا سکتے ہیں؟

A4: ہاں۔ ہم نے حسب ضرورت لمبائی، کسٹم چیمفرز، ٹیپرڈ پائلٹس، اور نالیوں کو فی ڈرائنگ کاٹ دیا۔ حسب ضرورت پنوں کے لیے MOQ کم ہے — نمونے خوش آئند ہیں۔

Q5: آپ اسٹوریج میں پنوں پر زنگ کو کیسے روکتے ہیں؟

A5: پنوں پر تیل لگایا جاتا ہے اور بخارات کے مرحلے کے سنکنرن روکنے والے کاغذ سے بھرے ہوتے ہیں۔ بیرون ملک سمندری مال برداری کے لیے، ہم زنگ سے پاک آمد کی ضمانت کے لیے VCI پیکیجنگ کا استعمال کرتے ہیں۔
