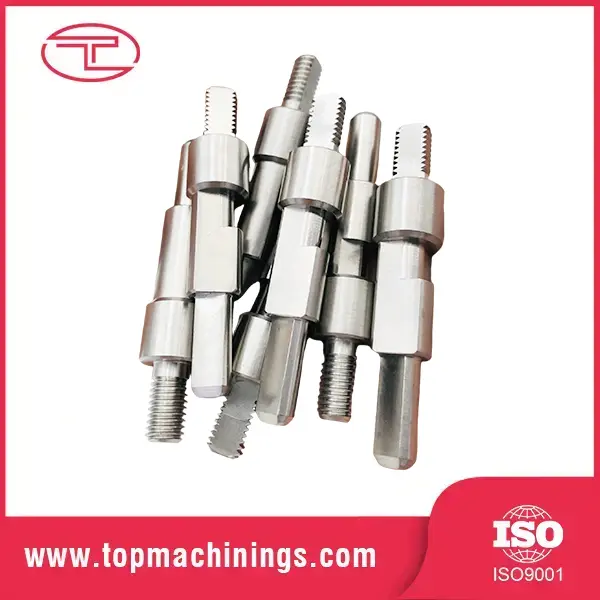

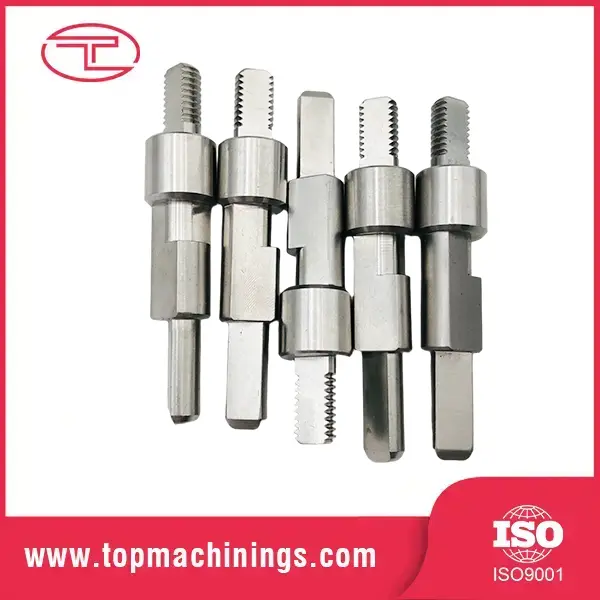

CNC مشینی ہائیڈرولک فٹنگ

CNC مشینی ہائیڈرولک فٹنگ ایک ہائیڈرولک فٹنگ ہے جو ہائیڈرولک سسٹم میں ہوزز، ٹیوبوں، پمپوں، والوز اور سلنڈروں کو جوڑتی ہے۔ یہ سادہ نظر آتا ہے — دھاگوں کے ساتھ ایک دھاتی جسم اور ایک مہر والا چہرہ — لیکن یہ سفاکانہ حالات میں کام کرتا ہے: 50 سے 400+ بار تک کا دباؤ، درجہ حرارت کے جھولوں، کمپن، اور ہائیڈرولک فلوئڈ جو پانی کی طرح کسی بھی رساؤ کے راستے کو تلاش کرتا ہے، اس میں شگاف نظر آتا ہے۔

فٹنگ کا کام سیل کرنا ہے۔ چاہے یہ JIC 37° flare ہو، ORFS (O-ring face seal)، BSPP متوازی دھاگہ ہو، یا NPT ٹیپرڈ دھاگہ ہو، سگ ماہی جیومیٹری کو مائکرون درستگی پر مشینی کیا جاتا ہے۔ 0.02 ملی میٹر گول سے باہر سیل کرنے والی سطح ایک فٹنگ ہے جو روتی ہے۔ پھٹی ہوئی جڑ والا دھاگہ ایک فٹنگ ہے جو دباؤ میں اڑا دیتا ہے۔ یہی وجہ ہے کہ مشینی معیار یہاں "اچھا ہونا" نہیں ہے - یہ ایک حفاظتی مسئلہ ہے۔

CNC مشینی ہائیڈرولک فٹنگ کی اہم خصوصیات اور فوائد

مشینی سطحوں کو سیل کرنا، "کافی اچھا نہیں" 37° فلیئر کون، O-رنگ گروو، اور سیٹ کے چہروں کو کنٹرول شدہ رواداری (سیٹ اینگل ±0.5°، سطح ختم Ra 0.8μm زیادہ سے زیادہ) کے ساتھ مشینی کیا گیا ہے۔ ایک مناسب سگ ماہی کی سطح وہ ہے جو پائپ کے اندر اور آپ کے سامان کے کمرے سے باہر 350 بار رکھتی ہے۔

صاف، تیز دھاگے۔ دھاگوں کو مکمل پروفائل فارم کے ساتھ 6g/6H پر کاٹا یا رول کیا جاتا ہے — کوئی پھٹی ہوئی جڑیں نہیں، کوئی رولڈ اوور کریسٹ نہیں۔ ٹیپرڈ تھریڈز (NPT/BSPT) کی تصدیق L1/L2 رِنگ گیجز سے کی جاتی ہے تاکہ ایک تنگ، غیر لیک ہونے والے جوائنٹ کی ضمانت دی جا سکے۔

پریشر ٹیسٹڈ اعتماد ہم نمونے کے بیچوں پر 1.5× ریٹیڈ ورکنگ پریشر پر ٹیسٹ فٹنگز کا دباؤ ڈالتے ہیں، اور ہر فٹنگ کا بصری اور جہتی معائنہ کیا جاتا ہے۔ اہم ایپلی کیشنز کے لیے، 100% پریشر ٹیسٹنگ دستیاب ہے۔

سیال کے لیے مواد کا حق معیاری معدنی تیل کے نظام کے لیے کاربن سٹیل زنک چڑھایا؛ کھانے، سمندری اور جارحانہ سیالوں کے لیے سٹینلیس 316؛ کم پریشر نیومیٹک اور پانی کی خدمت کے لیے پیتل۔ صحیح مواد galvanic سنکنرن اور قبل از وقت ناکامی کو روکتا ہے.

صفائی جس کی آپ وضاحت کر سکتے ہیں۔ متعلقہ اشیاء کو الٹراسونک طور پر صاف کیا جاتا ہے اور آپ کی صفائی کی تفصیلات کے مطابق پیک کیا جاتا ہے — بشمول حساس سرو اور متناسب نظاموں کے لیے ISO 4406 صفائی کی کلاسز۔

مصنوعات کی وضاحتیں

عام ایپلی کیشنز

CNC مشینی ہائیڈرولک فٹنگ بنانے والے اور سپلائر کے طور پر، Tuoyuan Metal فیکٹری سے براہ راست قیمتوں پر بلک میں فٹنگ فراہم کرتا ہے:

موبائل ہائیڈرولکس - کھدائی کرنے والے، لوڈرز، زرعی مشینری

صنعتی ہائیڈرولک نظام — پریس، انجکشن مولڈنگ مشینیں، مشینی اوزار

تعمیراتی سامان ہائیڈرولک سرکٹس

میرین اور آف شور ہائیڈرولک سسٹم (316 سٹینلیس)

فوڈ پروسیسنگ اور فارماسیوٹیکل فلوئڈ لائنز

ٹیسٹ بینچ، چکنا نظام، اور نیومیٹک سرکٹس

پیداواری عمل

ہائیڈرولک فٹنگز CNC لیتھز پر بار اسٹاک سے مشینی ہوتی ہیں - اکثر ایک ہی کلیمپنگ سائیکل میں۔ ہیکس باڈیز کو موڑ دیا جاتا ہے، ڈرل کیا جاتا ہے، تھریڈ کیا جاتا ہے، اور سیلنگ جیومیٹری (فلیئر کون، او-رنگ گروو، یا ٹیپر) کو وقف شدہ ٹولنگ کے ساتھ کاٹا جاتا ہے۔ سنگل سیٹ اپ اپروچ وہ ہے جو سگ ماہی کی سطح کو دھاگے کے ساتھ مرکوز رکھتا ہے۔

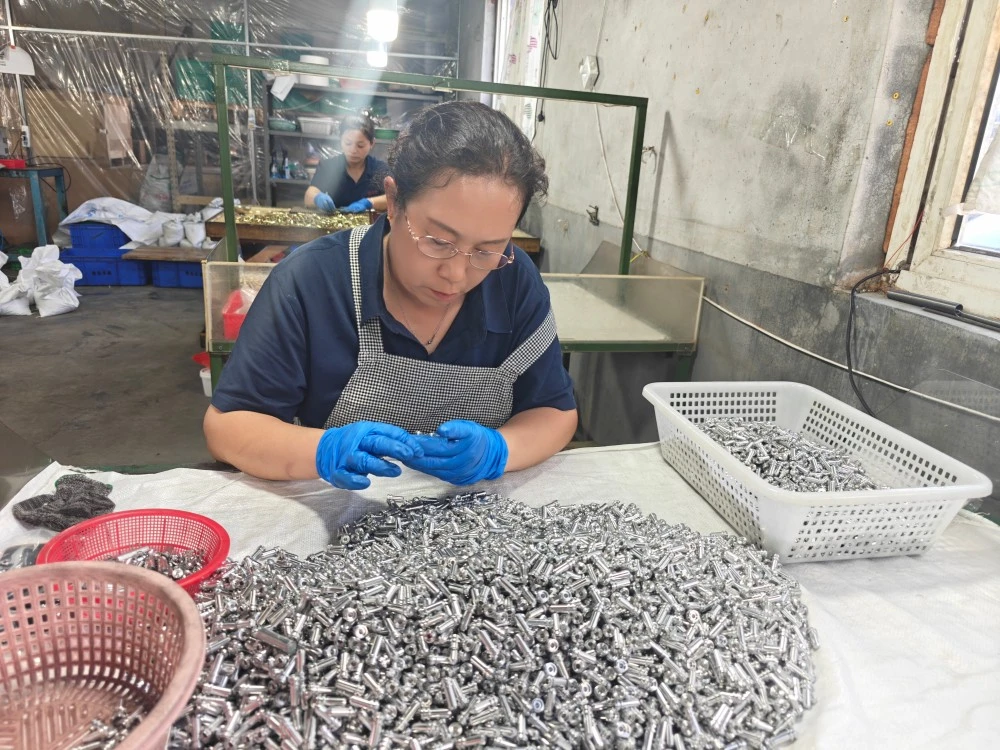

مشیننگ کے بعد، فٹنگز کو ختم کر دیا جاتا ہے — سیل کرنے والے چہروں پر اہم — پھر سطح کا علاج کیا جاتا ہے (زنک چڑھانا، زنک نکل، یا پیسیویشن)۔ چپس اور باقیات کو ہٹانے کے لیے فٹنگز کو الٹراسونک طور پر صاف کیا جاتا ہے، پھر معائنہ کیا جاتا ہے: تھریڈ گیجنگ، سیٹ اینگل چیک، جہتی پیمائش، اور نمونہ دار پریشر ٹیسٹنگ۔

کیوں Tuoyuan دھات کا انتخاب کریں

مشینی صحت سے متعلق جہاں یہ شمار ہوتا ہے۔ ہماری CNC لیتھز ≤±0.003mm کی دہرائی جانے والی پوزیشننگ کی درستگی رکھتی ہیں، اور ہم معمول کے مطابق فٹنگز پر ±0.01mm تک مشین لگاتے ہیں - ٹولرنس بینڈ جو سیلنگ کی سطحوں کو درست رکھتا ہے اور دھاگوں کو گیج سے صاف کرتا ہے۔

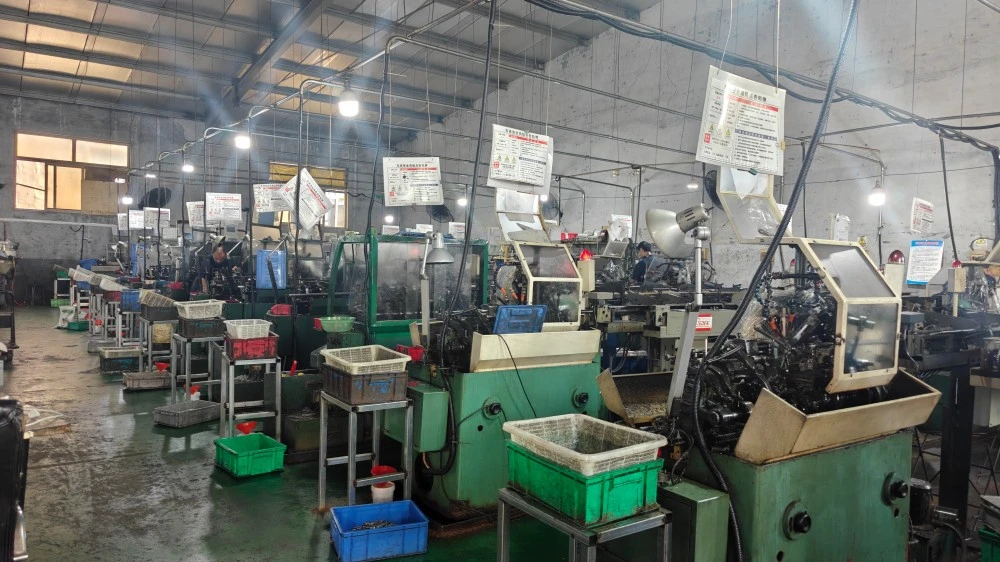

دھاتی کام کرنے کی مہارت کی دہائی 5,000 m² فیکٹری، 20 CNC لیتھز، اور 100-ملین ٹکڑوں کی سالانہ صلاحیت کے ساتھ 10 سال سے زیادہ درستگی والے حصے۔ ہم نے اس کیٹلاگ میں ہر موزوں معیار کو مشین بنایا ہے — کئی بار۔

48 گھنٹے کوالٹی رسپانس اگر کوئی مسئلہ پایا جاتا ہے، تو ہم 48 گھنٹوں کے اندر جواب دیتے ہیں اور متفقہ طور پر معاوضے کی مکمل ذمہ داری لیتے ہیں۔ اس عزم کو، جس کا مسلسل احترام کیا جاتا ہے، یہی وجہ ہے کہ ہمارے 95% صارفین دوبارہ ترتیب دیتے ہیں۔

برآمد کے لیے تیار دستاویزات مٹیریل سرٹیفکیٹ، معائنہ رپورٹس، اور پریشر ٹیسٹ ریکارڈ ہر آرڈر کے ساتھ بھیجے جاتے ہیں۔ تھرڈ پارٹی انسپیکشن کوآرڈینیشن دستیاب ہے۔

پیکیجنگ اور شپنگ

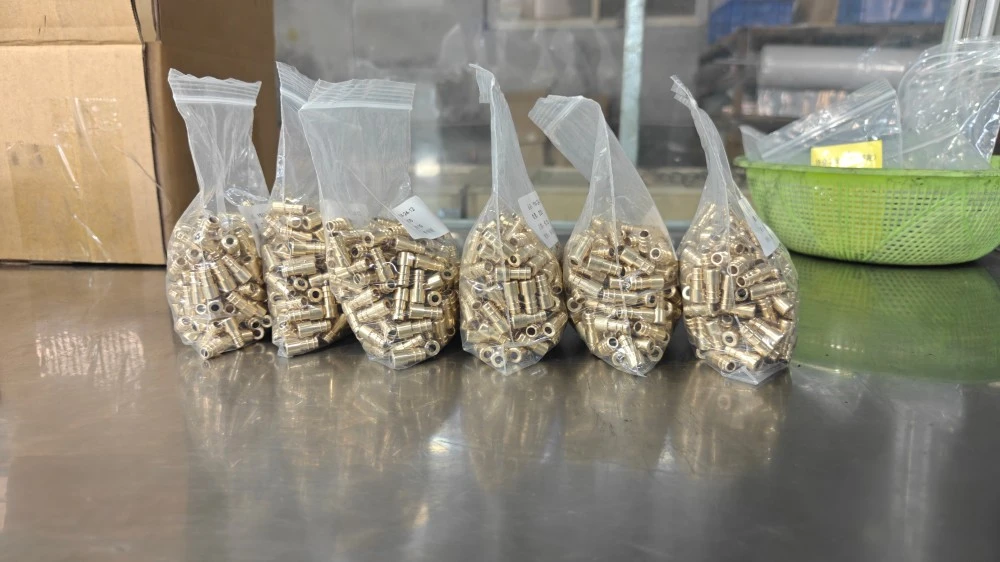

فٹنگز کو صاف کیا جاتا ہے، سنکنرن سے محفوظ کیا جاتا ہے، اور پولی بیگز، کارٹن یا برآمدی لکڑی کے کیسز میں پیک کیا جاتا ہے۔ چنگ ڈاؤ پورٹ سے ایکسپریس، ہوائی اور سمندری سامان دستیاب ہے۔ دستاویزات: کمرشل انوائس، پیکنگ لسٹ، بل آف لاڈنگ، سرٹیفکیٹ آف اوریجن، میٹریل ٹیسٹ سرٹیفکیٹ۔ CNC مشینی ہائیڈرولک فٹنگ کی قیمتوں، بلک آرڈرز، یا کوٹیشن کے لیے، ہماری ایکسپورٹ ٹیم سے رابطہ کریں۔

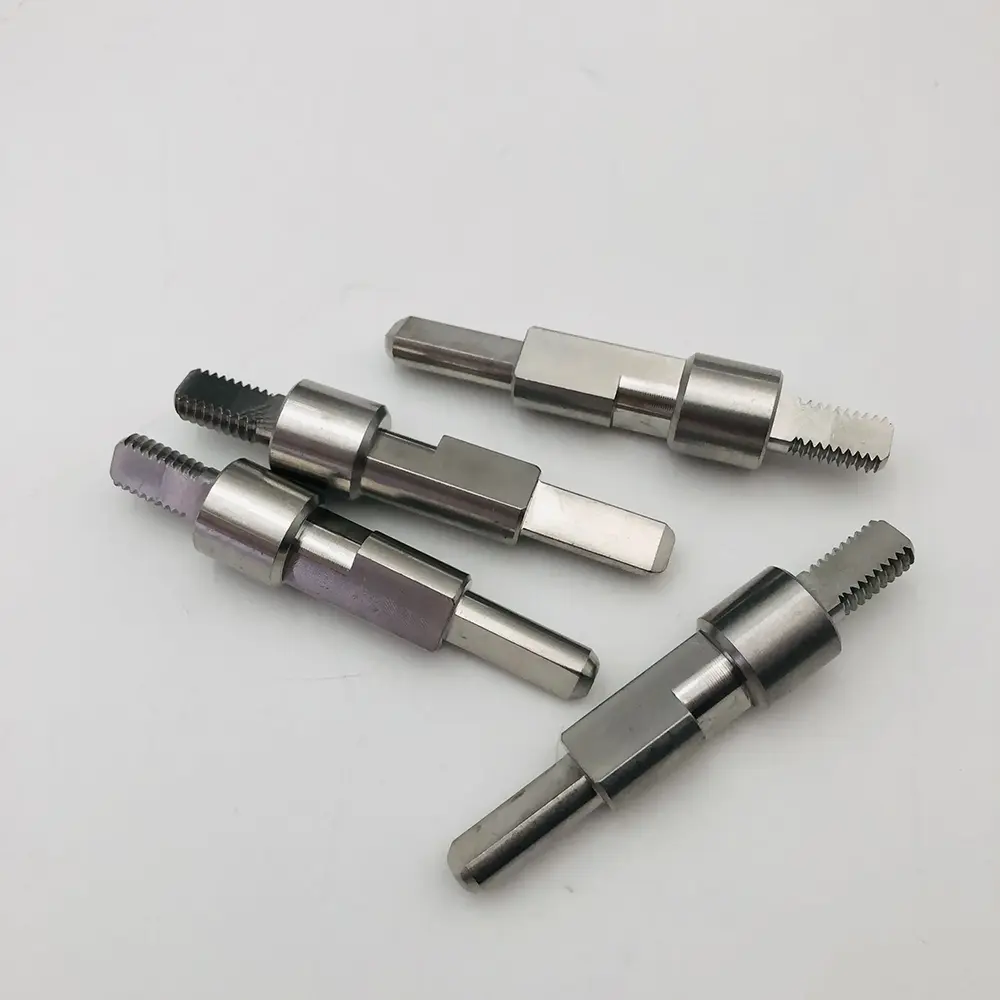

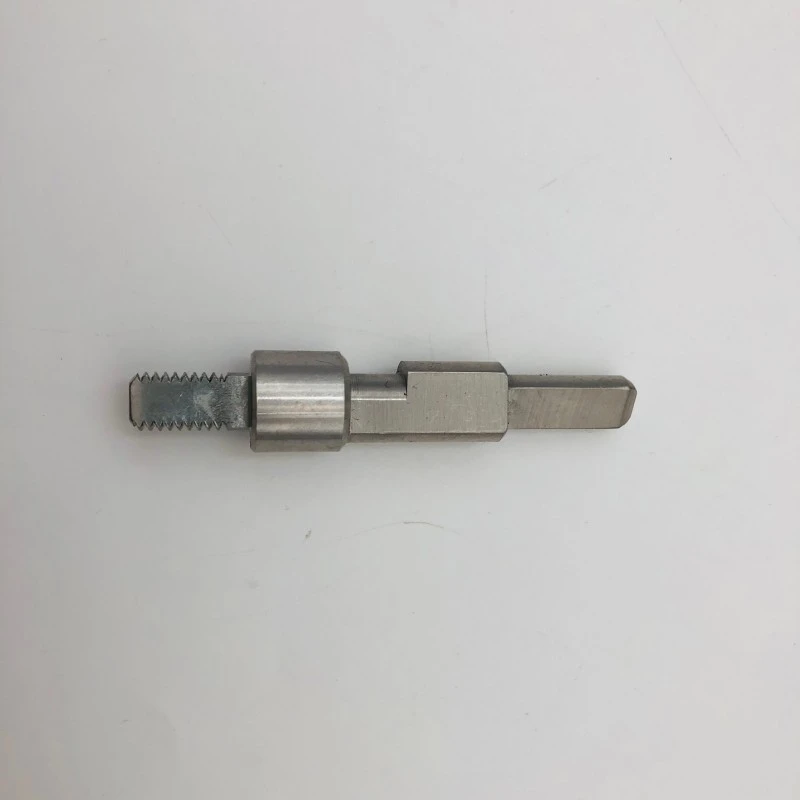

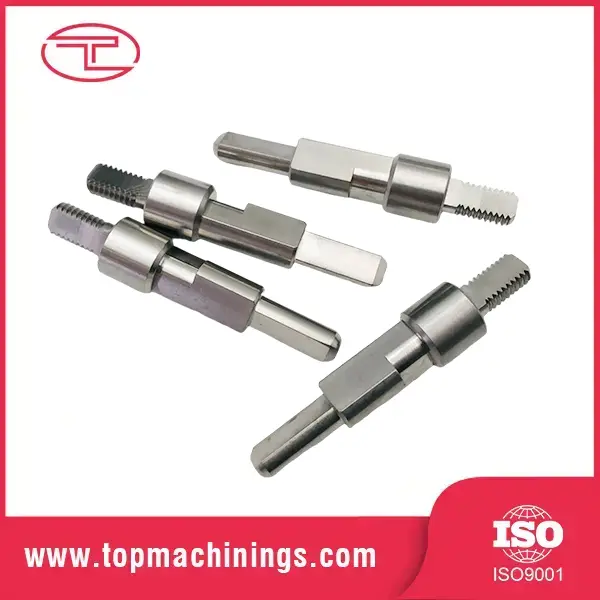

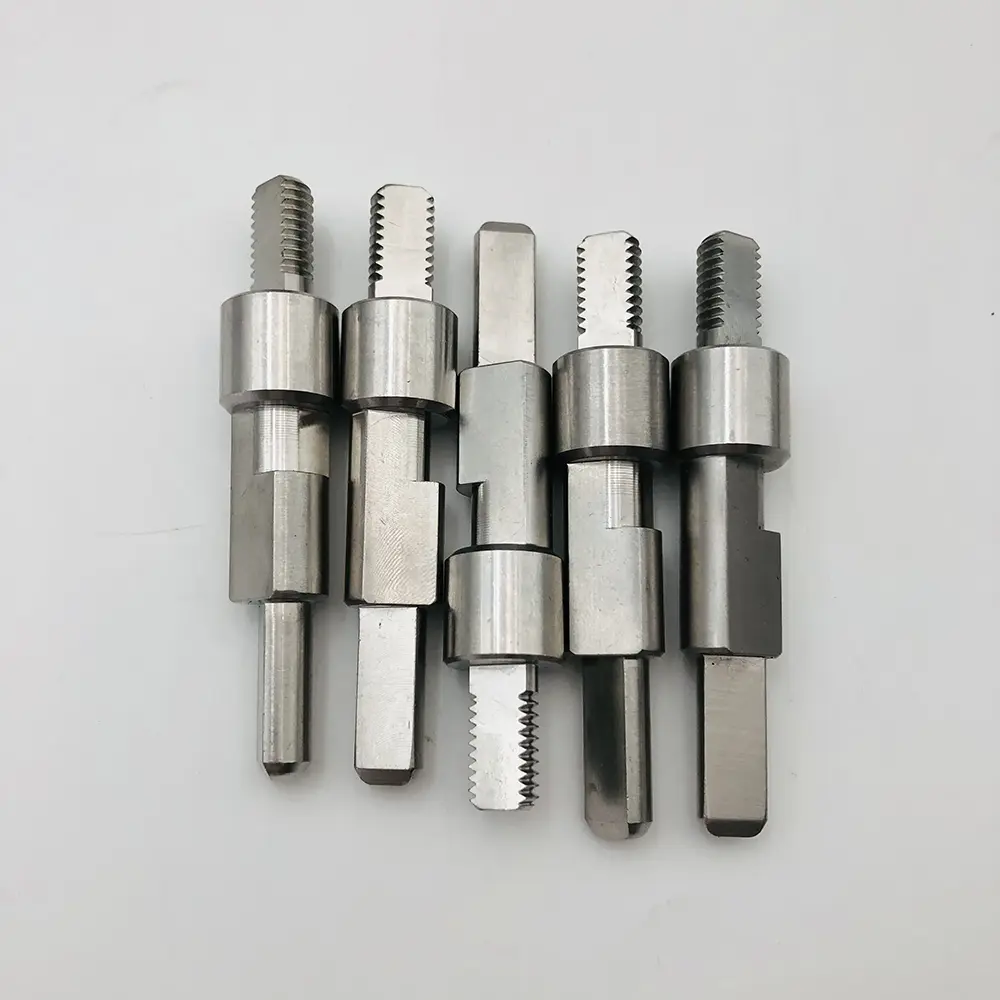

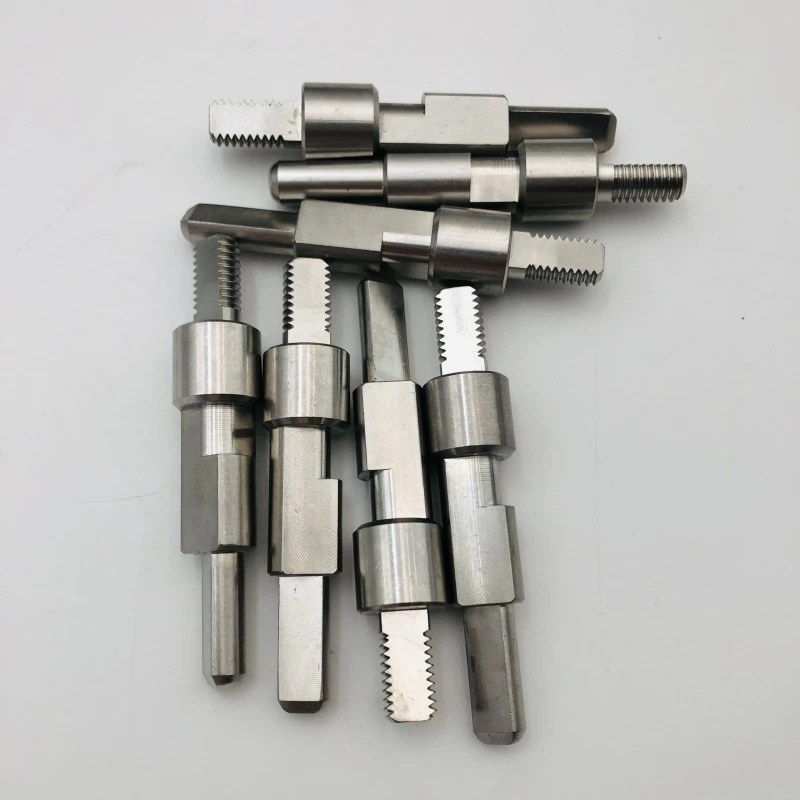

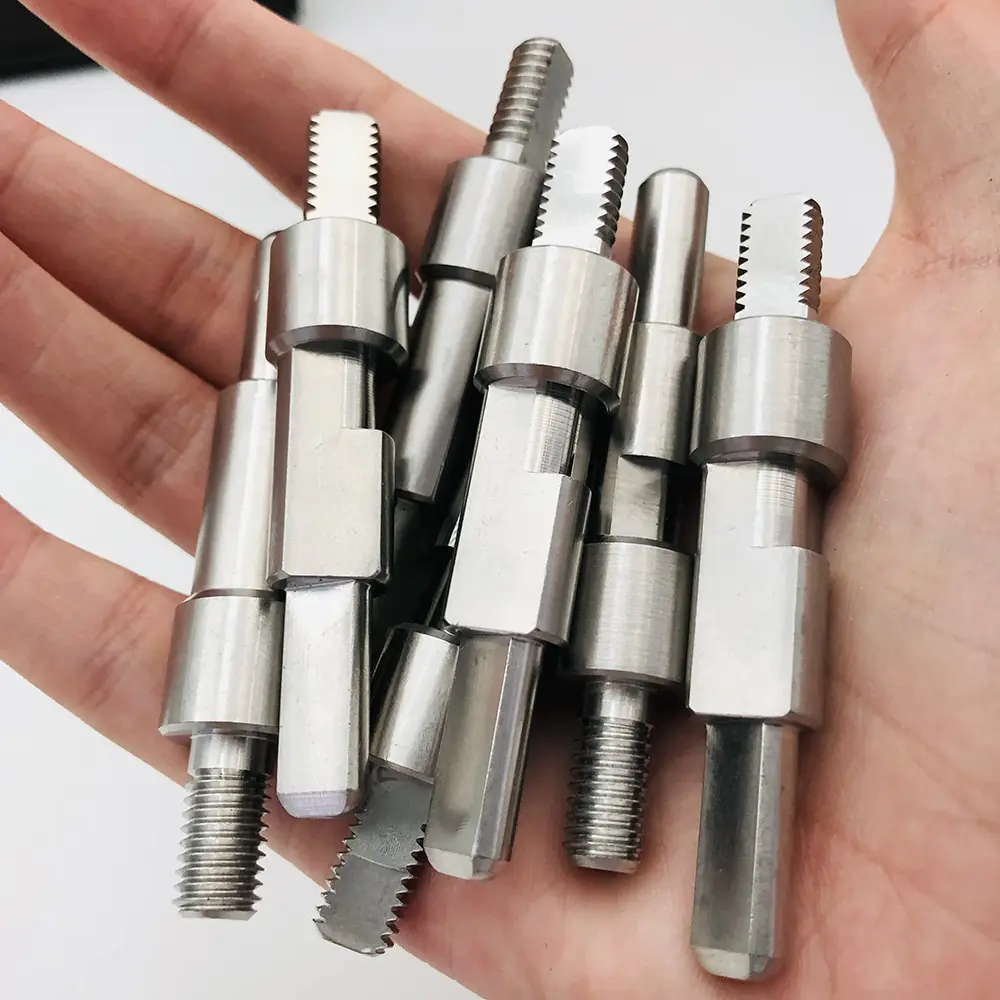

صنعتی آلات کے لیے اعلیٰ صحت سے متعلق تھریڈڈ شافٹ

کلائنٹ: یورپی ہائیڈرولک آلات بنانے والا

صنعت: سیال پاور اور صنعتی آٹومیشن

مواد: سٹینلیس سٹیل / کاربن سٹیل

عمل: صحت سے متعلق CNC ٹرننگ، ملنگ، تھریڈنگ اور ہیٹ ٹریٹمنٹ

کلائنٹ کو ہائی پریشر ہائیڈرولک اسمبلیوں میں رساو اور مکینیکل لباس کو روکنے کے لیے سخت رواداری اور ہموار سطح کی تکمیل کے ساتھ حسب ضرورت ملٹی سٹیپڈ تھریڈڈ شافٹ کی ضرورت تھی۔ معیاری مارکیٹ کے اجزاء اپنی مخصوص ٹارک اور سیدھ کی ضروریات کو پورا کرنے میں ناکام رہے۔

ملٹی ایکسس سوئس CNC ٹرننگ اور درست ملنگ مشینوں کا استعمال کرتے ہوئے، ہم نے کلائنٹ کی تکنیکی ڈرائنگ کے مطابق عین مطابق تھریڈ پروفائلز اور فلیٹ ملڈ فیچرز کے ساتھ حسب ضرورت شافٹ تیار کیے۔ سخت کوالٹی کنٹرول، بشمول 100% تھریڈ گیج ٹیسٹنگ اور سطح کی کھردری جانچ، شپنگ سے پہلے لاگو کیا گیا تھا۔

اکثر پوچھے گئے سوالات

سوال: مجھے کون سا فٹنگ معیار استعمال کرنا چاہئے؟

A: یہ آپ کے علاقے اور نلی کے اختتام پر منحصر ہے: JIC شمالی امریکہ میں عام ہے، یورپ/ایشیا میں BSP، جرمنی میں میٹرک DIN، ORFS جہاں کمپن اور لیک فری کارکردگی اہمیت رکھتی ہے۔ ہمیں اپنی موجودہ فٹنگز یا ڈرائنگ بھیجیں اور ہم معیاری اور مماثل سامان کی نشاندہی کریں گے۔

سوال: آپ کی متعلقہ اشیاء کس دباؤ کو سنبھال سکتی ہیں؟

A: معیاری متعلقہ اشیاء کو 350 بار ورکنگ پریشر پر درجہ دیا گیا ہے۔ 630 بار تک ہائی پریشر کنفیگریشنز۔ ہم ٹیسٹ کے نمونے والے بیچوں کو 1.5× ریٹیڈ پریشر پر دباؤ ڈالتے ہیں۔

سوال: کیا آپ کھانے یا سمندری استعمال کے لیے سٹینلیس سٹیل کی متعلقہ اشیاء فراہم کر سکتے ہیں؟

A: ہاں — Passivation Finish کے ساتھ SUS316 فٹنگز خوراک، سمندری اور دواسازی کی ایپلی کیشنز کے لیے دستیاب ہیں۔ مواد کے سرٹیفکیٹ فراہم کیے گئے ہیں۔

سوال: کیا آپ فی ڈرائنگ اپنی مرضی کے مطابق متعلقہ اشیاء پیش کرتے ہیں؟

A: جی ہاں، مکمل طور پر اپنی مرضی کے مطابق متعلقہ اشیاء ہماری خاصیت ہیں. ایک ڈرائنگ یا نمونہ بھیجیں اور ہم آپ کے عین جیومیٹری پر مشین بنائیں گے، بشمول حسب ضرورت پورٹ کنفیگریشنز۔

س: آپ کا MOQ اور CNC مشینی ہائیڈرولک فٹنگ کی ترسیل کا وقت کیا ہے؟

A: نمونے: 3-5 دن، MOQ لچکدار. پیداوار: اوسطاً 15 دن۔ چنگ ڈاؤ سے سمندری فریٹ، یا فوری چھوٹے آرڈرز کے لیے ایکسپریس۔
