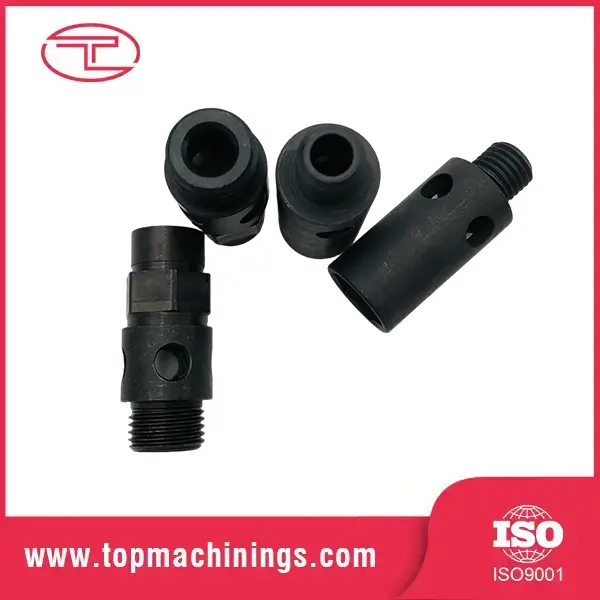

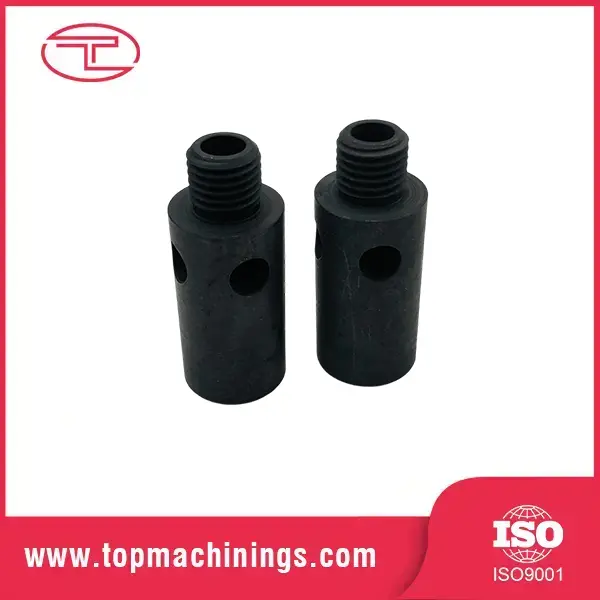

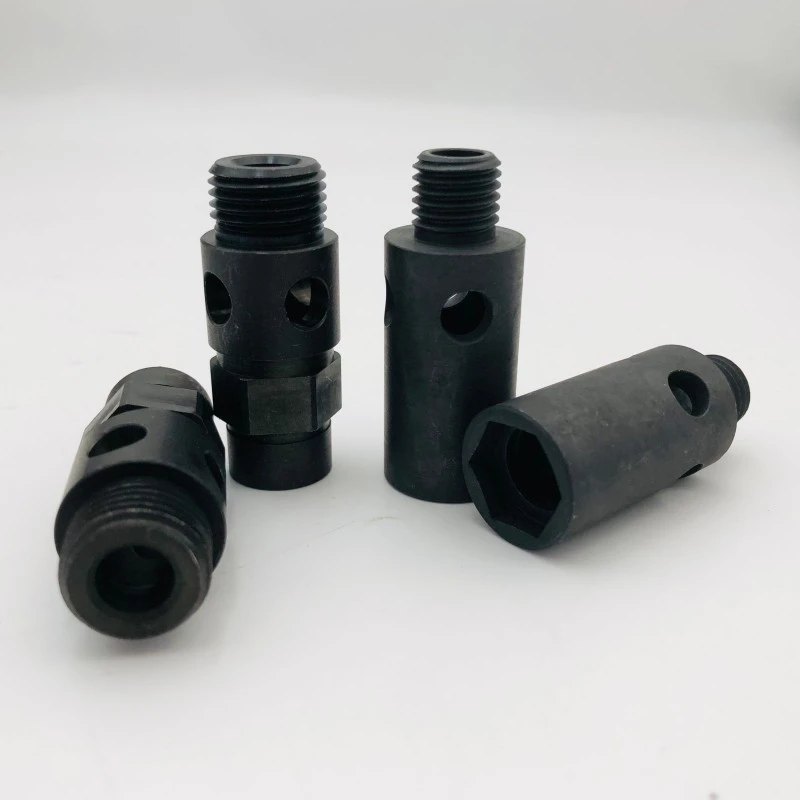

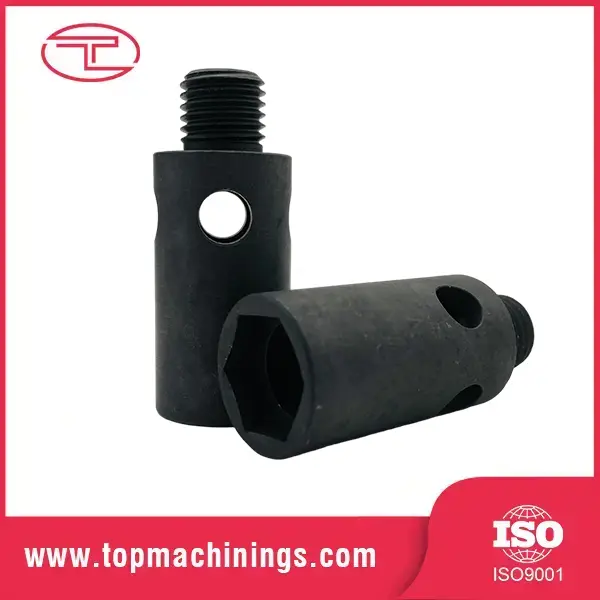

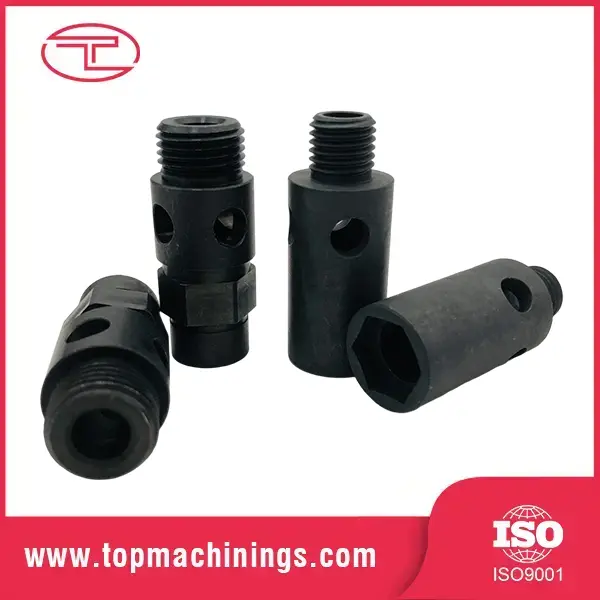

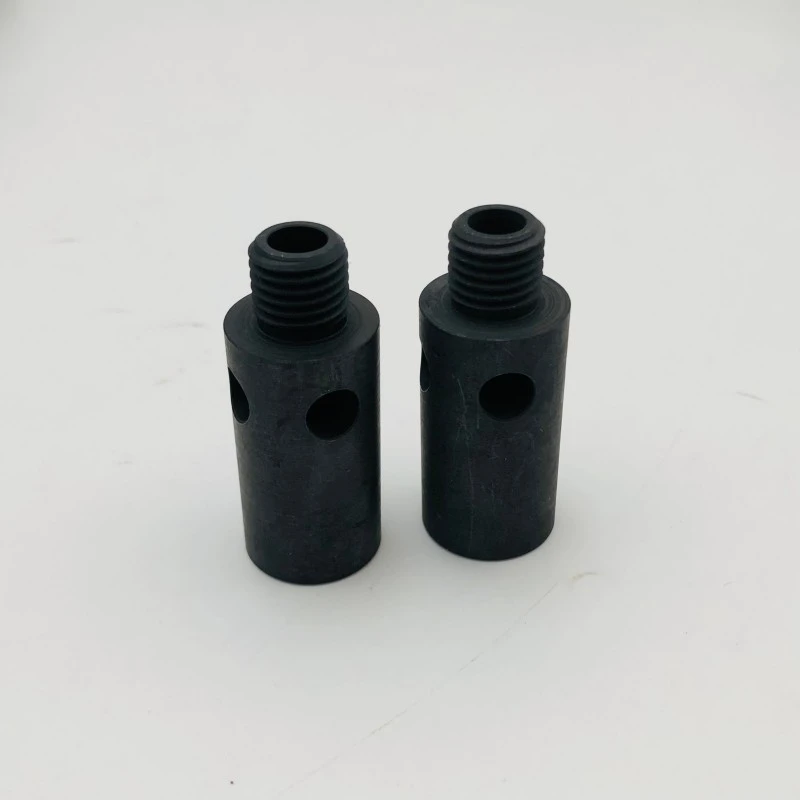

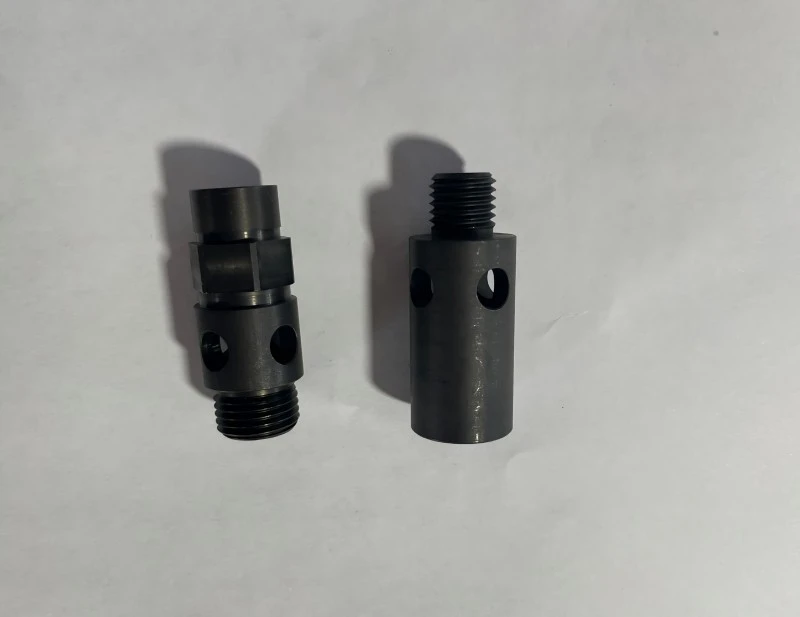

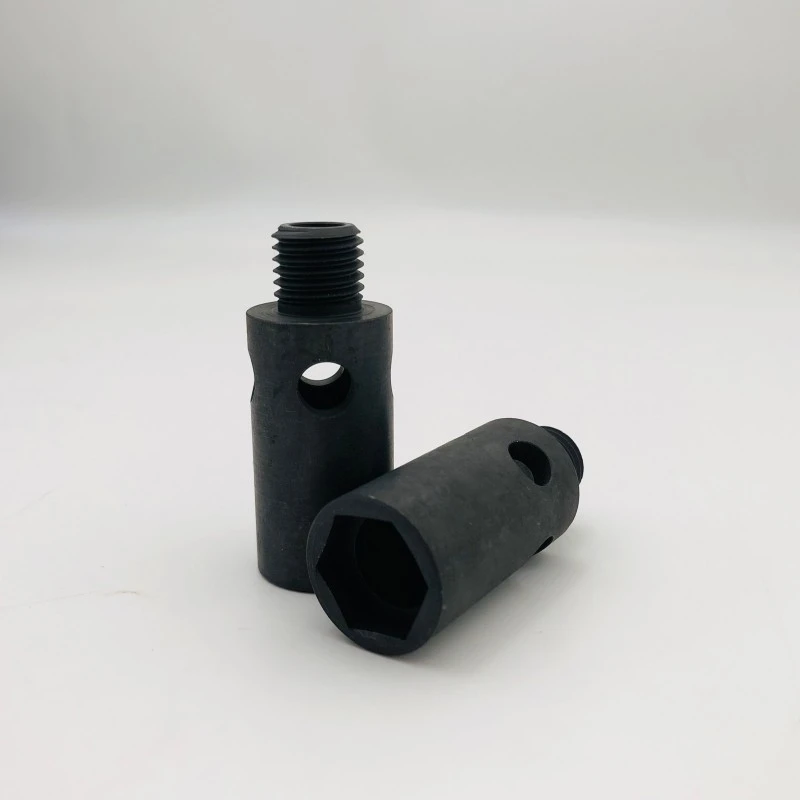

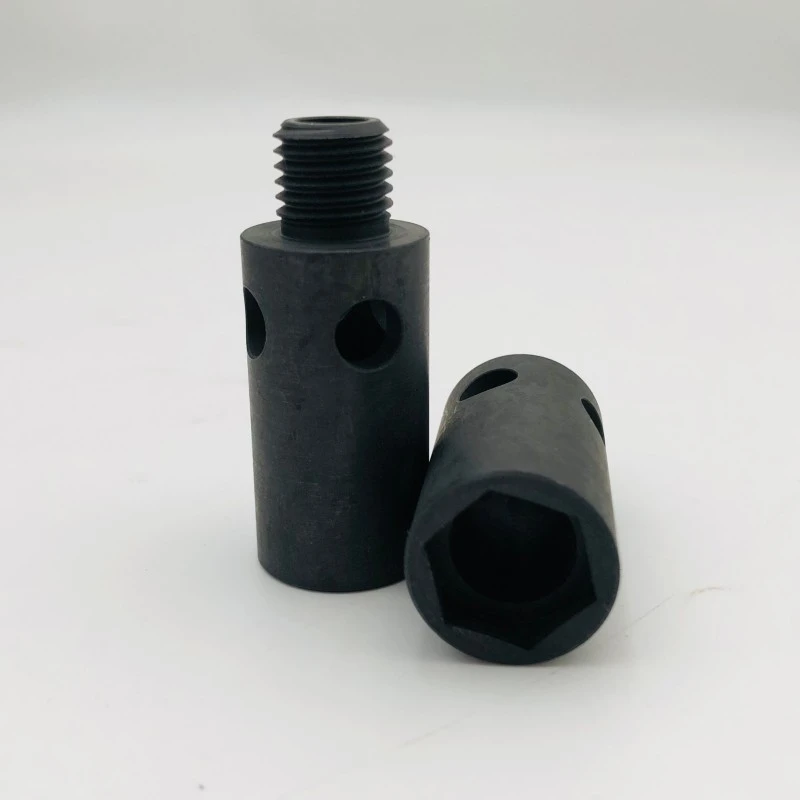

CNC مشینی پریسجن تھریڈڈ شافٹ

تھریڈڈ شافٹ ایک بیلناکار گھومنے والا جزو ہے جس میں مشینی دھاگوں کے ساتھ حصہ یا اس کی تمام لمبائی ہوتی ہے۔ کلاسیکی مثال لیڈ سکرو ہے — ہر CNC مشین، 3D پرنٹر، اور لکیری ایکچیویٹر کا دل — جہاں دھاگہ گردش کو قطعی لکیری حرکت میں تبدیل کرنے کے لیے ایک نٹ لگاتا ہے۔ لیکن CNC مشینی درست تھریڈڈ شافٹ موٹر شافٹ کے طور پر تھریڈڈ سروں، ٹائی راڈز، ایڈجسٹمنٹ سکرو اور فیڈ شافٹ کے طور پر بھی ظاہر ہوتا ہے۔

جو چیز اچھے تھریڈڈ شافٹ کو خراب سے الگ کرتی ہے وہ ایک نظر میں پوشیدہ ہے اور خدمت میں تباہ کن ہے: پوری لمبائی میں تھریڈ پچ کی درستگی۔ ایک میٹر کے سفر میں 0.1 ملی میٹر کی مجموعی پچ کی خرابی کے ساتھ لیڈ اسکرو آپ کے مشین ٹول کو ہر بار 0.1 ملی میٹر سے غلط پوزیشن میں رکھے گا۔ یہ ایک صحت سے متعلق حصہ اور ایک مسئلہ حصہ کے درمیان فرق ہے.

ڈیزائن اور مواد کے تحفظات

عام درجات: 4140/42CrMo، 1045 (جنرل ڈیوٹی)، SUS303/316 (سنکنرن مزاحمت)، 6061-T6 (ہلکا وزن)

تھریڈ فارم: ایکمی، ٹریپیزائڈل، میٹرک آئی ایس او، یو این سی/یو این ایف، بال سکرو مطابقت رکھتا ہے

ہیٹ ٹریٹمنٹ: دھاگے کے فلانکس کو شامل کرنا، سختی کے ذریعے، یا کاربرائزنگ

اہم خصوصیات: پیسنے کے لیے مرکز کے سوراخ، کی ویز، فلیٹ، کراس ہولز، اور قدمی قطر

تھریڈ پچ قطر اور بیئرنگ جرنلز کے درمیان ارتکاز: ≤ 0.02mm TIR

سیدھا پن: 0.05mm/m معیاری، 0.02mm/m صحت سے متعلق درجات کے لیے

CNC مشینی صحت سے متعلق تھریڈڈ شافٹ کے لئے، مواد کا انتخاب کارکردگی کا فیصلہ ہے: 4140 سخت اور گراؤنڈ طویل لباس زندگی اور جہتی استحکام دیتا ہے؛ 6061 ایلومینیم تیز رفتار ایپلی کیشنز کے لیے ہلکا پھلکا کم جڑتا حرکت دیتا ہے۔ ہم بوجھ، رفتار، اور ڈیوٹی سائیکل کی بنیاد پر گریڈ تجویز کرتے ہیں — نہ صرف قیمت۔

کلیدی خصوصیات اور فوائد

پوری لمبائی سے زیادہ درست دھاگے۔

تھریڈز سنگل پوائنٹ کٹ یا CNC کنٹرول کے تحت تھریڈ ملڈ ہوتے ہیں، پچ کی درستگی کی تصدیق پورے دھاگے کی لمبائی پر ہوتی ہے — نہ صرف گیج پر۔ CNC مشینی درست تھریڈڈ شافٹ کے لیے، ہم 0.02 ملی میٹر فی 300 ملی میٹر کے اندر مجموعی پچ کی خرابی رکھتے ہیں، اس لیے آپ کی مشین سفر کے ہر مقام پر صحیح پوزیشن میں رہتی ہے۔

مرتکز تھریڈ ٹو جرنل رشتہ

دھاگے اور بیئرنگ جرنلز کو ایک سیٹ اپ میں یا دو آپریشنز کے درمیان سینٹرز پر مشین کیا جاتا ہے، جس میں رن آؤٹ 0.02mm سے کم ہوتا ہے۔ ایک شافٹ جو صحیح طریقے سے چلتا ہے یکساں طور پر پہنتا ہے، کم ہلتا ​​ہے، اور برداشت کی زندگی کو بڑھاتا ہے۔

ہیٹ ٹریٹمنٹ ڈیوٹی سے مماثل ہے۔

دھاگے کے کنارے پر انڈکشن سخت ہونا لباس مزاحم سطح فراہم کرتا ہے جبکہ ٹارک ٹرانسمیشن کے لیے کور کو سخت رکھتا ہے۔ ہائی سائیکل ایپلی کیشنز کے لیے، ہم آپ کی تصریح کے مطابق کاربرائز یا سختی کرتے ہیں۔

زمینی قطر جہاں یہ اہمیت رکھتا ہے۔

بیئرنگ جرنلز اور سیل کی سطحیں ±0.003mm رواداری کے ساتھ Ra 0.2μm تک بیلناکار گراؤنڈ ہوسکتی ہیں - سطح کی تکمیل جو سیل کو لیک سے پاک رکھتی ہے اور اعلی RPM پر بیرنگ خاموش رہتی ہے۔

ون اسٹاپ: شافٹ + فٹنگز

ہم مکمل شافٹ مشین کرتے ہیں: دھاگے، کی ویز، فلیٹ، کراس ڈرل شدہ سوراخ، اور تھریڈڈ سرے — ایک حصہ، ایک سپلائر، ایک معیار کا معیار۔ کوئی دوسرا وینڈر نہیں، اجزاء کے درمیان کوئی رواداری نہیں ہے۔

مصنوعات کی وضاحتیں

عام ایپلی کیشنز

ایک CNC مشینی پریزین تھریڈڈ شافٹ بنانے والے اور فراہم کنندہ کے طور پر، Tuoyuan Metal بڑی تعداد میں شافٹ کو فیکٹری سے براہ راست قیمتوں پر فراہم کرتا ہے:

سی این سی مشینوں اور تھری ڈی پرنٹرز کے لیے لیڈ اسکرو اور بال سکرو کے موافق شافٹ

جوڑے اور پلیوں کے لیے دھاگے والے سروں کے ساتھ موٹر شافٹ

لکیری ایکچیویٹر اور الیکٹرک سلنڈر کے اجزاء

صنعتی آلات کے لیے ٹائی راڈز اور ایڈجسٹمنٹ پیچ

آٹوموٹو اسٹیئرنگ اور سسپنشن تھریڈڈ اجزاء

ٹیکسٹائل، پیکیجنگ، اور پرنٹنگ مشینری کے لیے فیڈ شافٹ

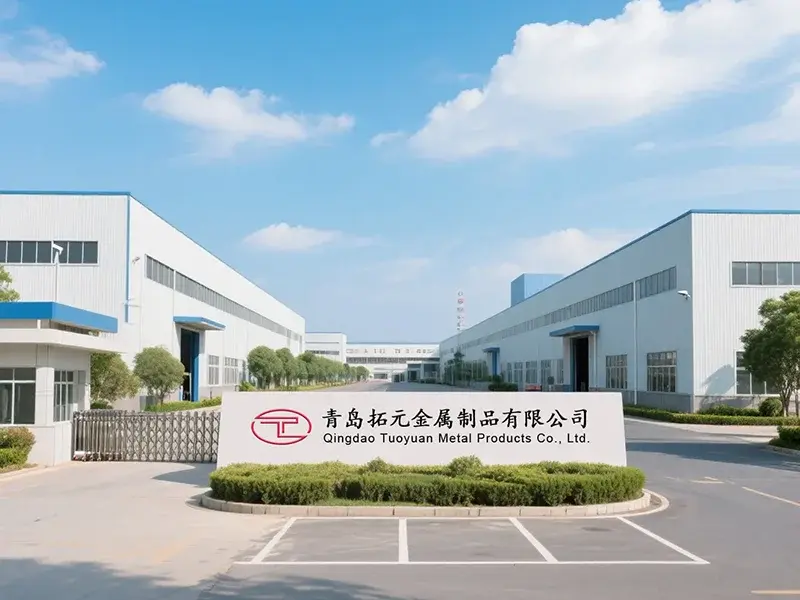

ہمارے بارے میں

صحت سے متعلق مشینی ہمارا بنیادی کاروبار ہے۔

Tuoyuan میٹل درست طریقے سے بدلے ہوئے حصوں اور CNC مشینی اجزاء میں مہارت رکھتی ہے — CNC مشینی پریزین تھریڈڈ شافٹ ہمارے وہیل ہاؤس میں چوکور ہے۔ دس سال کا مشینی تجربہ، 20 تیز رفتار CNC لیتھز، 5 مشینی مراکز، اور 100 ملین پیس سالانہ صلاحیت۔

شمالی امریکہ کے بازاروں میں ثابت ہے۔

ہماری فروخت کا 60% شمالی امریکہ میں جاتا ہے، جہاں صارفین سخت رواداری اور قابل اعتماد ترسیل کا مطالبہ کرتے ہیں۔ ایک 95% دوبارہ خریداری کی شرح کا مطلب ہے کہ ہمارے صارفین دوبارہ ترتیب دیتے ہیں — سب سے مضبوط کوالٹی سرٹیفیکیشن موجود ہے۔

تیز، واضح مواصلت

ہماری سیلز ٹیم روانی سے انگریزی بولتی ہے اور 24 گھنٹوں کے اندر جواب دیتی ہے۔ معیار کے مسائل کو 48 گھنٹوں کے اندر جواب ملتا ہے۔ زبان کی کوئی رکاوٹ نہیں، کوئی بھاگ دوڑ نہیں۔

انجینئرنگ سپورٹ بلٹ ان

مواد یا گرمی کے علاج کے بارے میں یقین نہیں ہے؟ ہمیں اپنی درخواست بھیجیں اور ہم صحیح درجہ اور عمل کی سفارش کریں گے۔ ہم پروٹو ٹائپ سے لے کر بڑے پیمانے پر پیداوار تک سپورٹ کرتے ہیں۔

اکثر پوچھے گئے سوالات

سوال: کیا آپ لیڈ پیچ بناتے ہیں؟ آپ کونسی درستگی حاصل کر سکتے ہیں؟ A: جی ہاں - لیڈ سکرو ہماری خصوصیات میں سے ایک ہیں۔ معیاری گریڈ ±0.05 ملی میٹر فی 300 ملی میٹر رکھتا ہے۔ صحت سے متعلق گریڈ میں ±0.02 ملی میٹر مجموعی پچ کی خرابی ہے۔ زیادہ درستگی کے لیے، ہم بال پیچ کی تجویز کرتے ہیں، جسے ہم فراہم بھی کر سکتے ہیں۔

سوال: کیا آپ نمونے سے شافٹ مشین کر سکتے ہیں؟ A: جی ہاں، ہم جسمانی نمونوں کے ساتھ ساتھ ڈرائنگ سے ریورس انجینئرنگ کرتے ہیں۔ ہم نمونے کی پیمائش کرتے ہیں، ایک ڈرائنگ بناتے ہیں، اور پیداوار سے پہلے آپ سے تصدیق کرتے ہیں۔

سوال: پہننے سے بچنے والے دھاگے کے لیے آپ کس گرمی کے علاج کی تجویز کرتے ہیں؟ A: زیادہ تر CNC مشینی پریزین تھریڈڈ شافٹ اور ایکچوایٹر ایپلی کیشنز کے لیے، HRC 45-55 پر تھریڈ فلانکس کو شامل کرنا صحیح انتخاب ہے — سخت سطح، سخت کور۔ انتہائی پہننے کے لیے، کاربرائزنگ یا مکمل تھرو ہارننگ دستیاب ہے۔

س: کیا آپ جس قطر رواداری کا دعویٰ کرتے ہیں اسے پکڑ سکتے ہیں؟ A: ہاں۔ تبدیل شدہ قطر ±0.02 ملی میٹر ہولڈ؛ زمینی قطر ±0.005 ملی میٹر رکھتا ہے۔ ہماری CNC مشینوں میں ≤±0.003mm کی دہرائی گئی پوزیشننگ کی درستگی ہے، جس کی تصدیق ہر بیچ پر CMM معائنہ سے ہوتی ہے۔

سوال: آپ کا MOQ اور لیڈ ٹائم کیا ہے؟ A: پروٹوٹائپ MOQ لچکدار ہے (یہاں تک کہ 1–5 ٹکڑے)۔ تقریبا 500 ٹکڑوں سے پیداوار MOQ۔ لیڈ ٹائم اوسطاً 15 دن، پیسنے اور گرمی کے علاج کے ساتھ 18-20 دن۔
